作为空中偵察、测量及打擊的有效重要手段，機载光電偵察設備日益受到青睐，各國競相研制。一些发达國家如美國、以色列、加拿大、法國、英國、俄羅斯等國家都已研制並服役了多種型号機载光電偵察設備。目前，機载光電偵察設備已經向吊艙式結構轉型，國外吊艙主要有LANTIRN瞄準吊艙(美國)，“狙擊手”(Sniper)先進瞄準吊艙(美國)，TIALD热成像機载激光指示器吊艙(英國)和LITENING吊艙(以色列)等。下面我们来盤點一下几款美國典型的機载光電偵察設備。

　　“狙擊手”(Sniper)先進瞄準吊艙(Advanced Targeting Pod，ATP)

　　Sniper ATP由洛克希德·馬丁公司設計、開发並制造。該設備具有信息傳輸能力，提供精确的目标瞄準能力，便于維護，使用了革命性的光學基儀設計，具有最優化的間隔和診斷能力，從而允許進行真正的二级維護，避免昂貴的中間级支持。內置的自動测試功能可以使維護人員在20分鐘內完成獨立部件的替換工作。

　　





　　該設備使用了先進的目标瞄準技術，其高分辨率的图像處理能力使得機組人員在防區外对战術级大小的目标進行識别，從而使敵方的防空系统失效，同时，還可以在噴气式飛機噪音傳播的範圍之外对目标進行識别，執行城市反遊擊作战。和LANTIRN系统相比，“狙擊手”ATM的探测範圍提高了3至5倍，同时還具有用于夜間作战的低海拔導航能力和紅外瞄準能力。

　　





　　采用了光學系统共孔徑設計方案，所有傳感器都共用一个孔徑，有效減小了體型;光學系统采用獨特的楔形設計，避免了球形头部和空腔因气流诱導而産生振動的可能(特别是在超聲速飛行狀态下)。集成了高分辨率中波第三代前視紅外、双波段激光器、CCD電視攝像機、激光光斑跟蹤儀和激光指示器，极大地改進了目标探测/識别能力，其目标确認距離为第一代吊艙的4倍。激光光斑跟蹤儀還可以利用另一架飛機的激光器進行瞄準，並投放精确炸彈。美军已經向狙擊手吊艙加裝數據鍊，可以将图像等信息通过數據鍊傳给地面部隊，为其提供战场环境信息。

　　





　　Sniper ATP Infographic – 1,000th Delivery

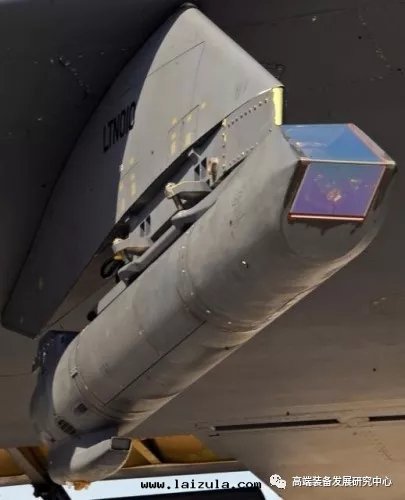

　　Sniper ATP已被集成到F-15“鹰”、F-16“战隼”、A-10“雷電II”、F-18 、B-52、B-1战機平台上使用。截止2015年該系统已向美國空军交付第1000套該設備，且據2017年5月15日媒體報道，洛克希德·馬丁公司收到美國空军的一份交付命令，向科威特空军提供Sniper ATP，用于其F / A -18C / D大黃蜂飛機。

　　集成FLIR + IRST 的F-35“光電瞄準系统”(Electro Optical Targeting System，EOTS)

　　F-35 EOTS是世界上第一款，也是首次将前視紅外和紅外搜索和跟蹤功能結合的傳感器，由洛馬公司導彈與火控部研制，为F-35飛行員提供精确的空对空和空对地瞄準能力。EOTS允許機組人員确定預偵察區域，執行偵察並精确提供激光和GPS制導武器。

　　EOTS对于空对空和空对地跟蹤提供了一種價格较低、高性能、輕量化的多功能系统。EOTS由可見光攝像機、紅外成像、激光器测距機、點跟蹤器、激光指示器組成。

　　

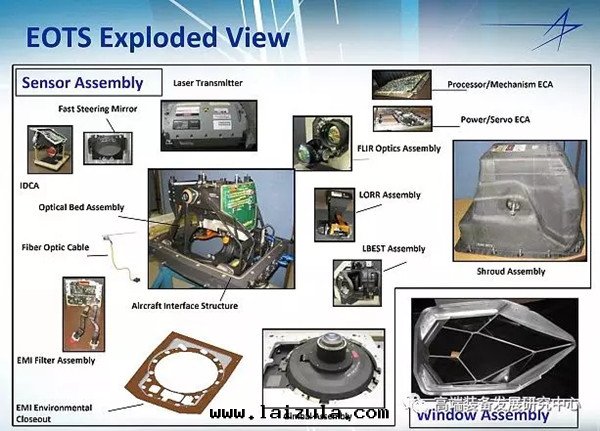

　　EOTS的剖面图

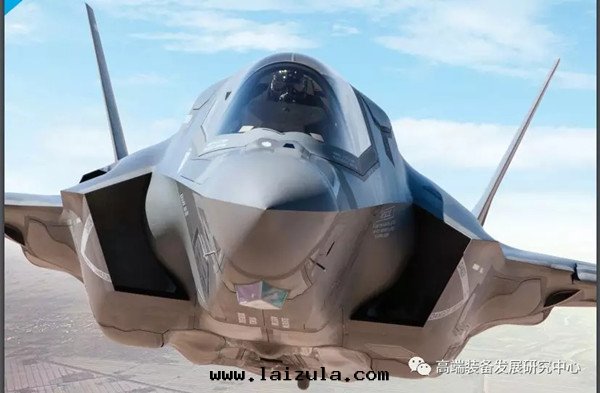

　　EOTS于2005年首飛，2007年裝備在F-35上。EOTS位于F35機身前部下方，雷达和座艙艙壁之間。如图所示。

　　





　　EOTS采用了由7片藍宝石玻璃拼接而成的單口徑共光路形式，以散射雷达信号，減小对飛機RCS的影響。EOTS系统是F-35重要的被動式紅外探测手段，可以在雷达静默下完成对目标甚至是隐身目标的搜索和探测，以便最大限度地隐蔽自己;與头盔顯示器結合可以把探测信息投影在头盔上。由于EOTS裝在機头下方，其位置限制了对空探测能力，無法对前上方空域進行探测，因此具有有限的对空探测能力，可以提供遠距離、窄視场的探测能力，主要用于发現、跟蹤、指示地面目标。

　　

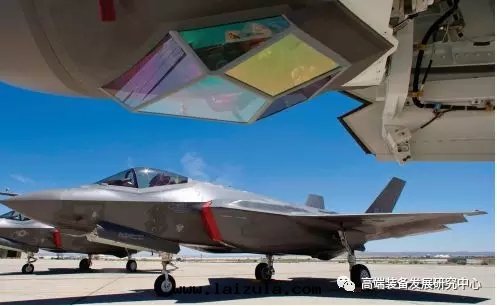

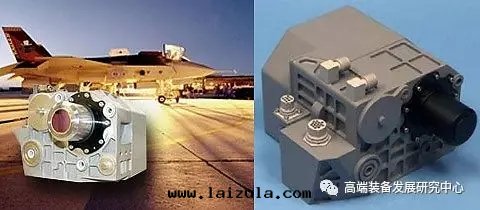

　　ETOS玻璃機構

　　

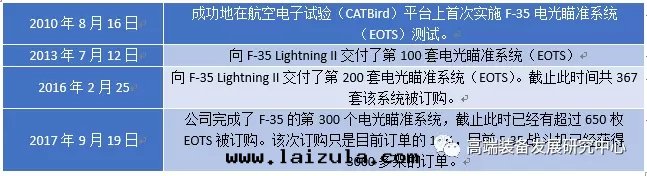

　　洛克希德·馬丁公司官网報道的關于ETOS的進展情況如下表。

　　





　　注：表中时間为官网新聞報道时間

　　洛克希德馬丁公司正在着手開发新一代光電瞄準系统用于F-35 Block 4批次，新一代ETOS具有更为广泛的探测能力，並且具有更高的精度，能讓飛行員更迅速的獲得目标的信息。

　　AN/AAQ-37光電分布式孔徑系统(EO DAS)

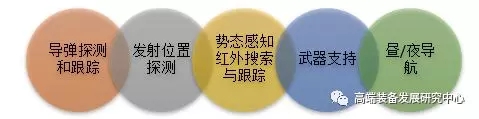

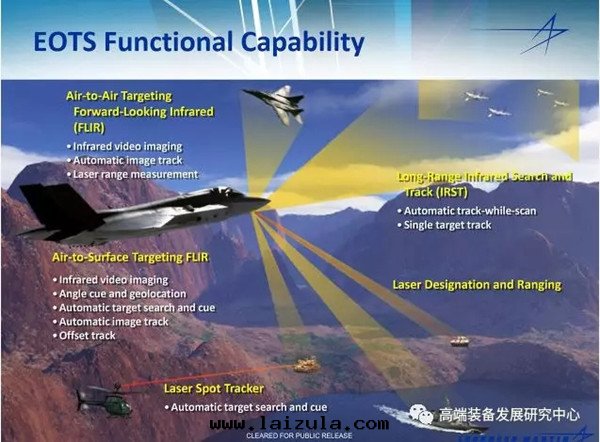

　　AN/AAQ-37 EO DAS光電分布式孔徑系统是諾格公司根據美军要求为F-35 研制的一種高分辨率360°紅外機载光電傳感器，可提供先進的全方位态勢感知能力，提高其生存能力和作战效能。通过符合F-35集成系统架構要求的高速光纖接口連接到F-35主機。EO DAS主要功能如下图：

　　





　　





　　

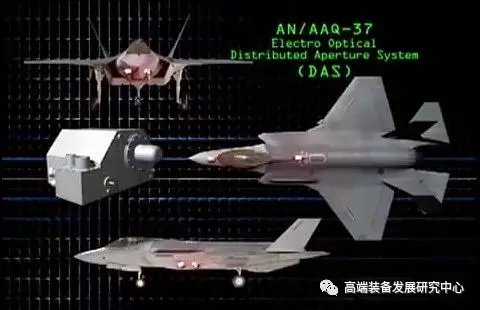

　　AN/AAQ-37 EO DAS

　　諾格公司除了開发EO DAS外，還向F-35提供AN/APG-81有源相控阵(AESA)火控雷达。 AESA雷达旨在使飛行員能夠长距離有效地接觸空中和地面目标，同时提供出色的态勢感知能力。F-35 DAS和APG-81雷达具有探测，追蹤，瞄準彈道導彈的能力，可自主探测、跟蹤和瞄準多枚同时发射的彈道導彈。

　　

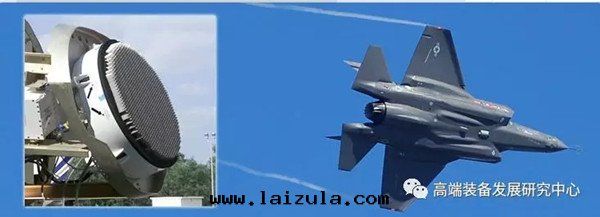

　　AN/APG-81 AESA

　　AN/AAQ-37 EO DAS是基于成熟的狙擊手XR技術開发的，由安裝在機身周圍6个特定部位的紅外傳感器組成的;通过後續信息融合，将全向图像信息提供给飛行員头盔顯示系统或全景多功能顯示器，從而为飛行員提供一个360°的全向球形視野图像信息;主要用于探测空中目标，能自動对周圍全向目标探测並持續跟蹤，空战格斗中飛行員不必擔心丢失目标，但無法完全探测、跟蹤地面目标，只能有限探测、跟蹤地面发射的導彈等高温目标。

　　

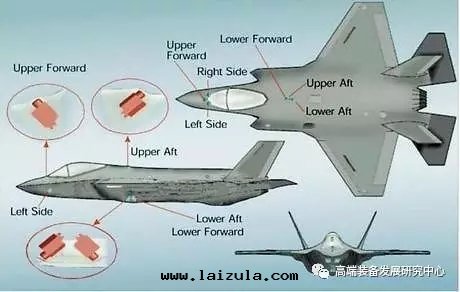

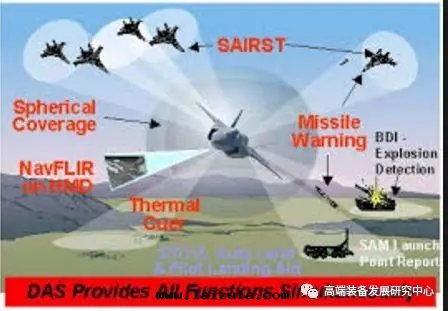

　　機载EO DAS系统安裝位置示意图

　　

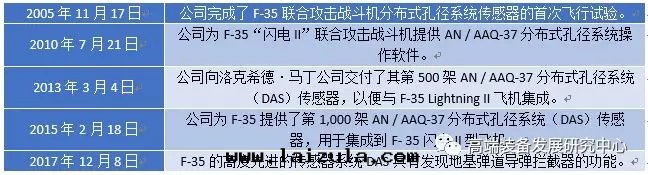

　　EO DAS已經被應用集成到F-35A Lightning II、F-35B Lightning II、F-35C Lightning II、F-35I Adir战機上，其具體進展情況如下表。

　　

 　　注：表中时間为官网新聞報道时間

　　捕食者無人機多頻谱瞄準系统(MTS)

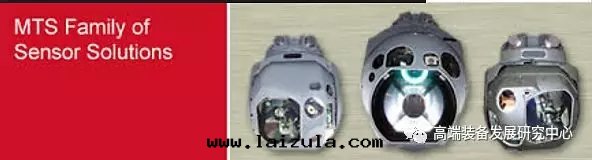

　　MTS系统是雷神公司为捕食者無人機系列研制的光電瞄準設備。它由轉台單元(內部安裝了慣性测量單元(IMU)和電子處理單元組成。轉台單元內部裝有紅外/可見光電視、激光测距機、激光指示器和激光照射器，其內部還可提供多波长傳感器，近紅外和彩色可見光攝像機、照射器、人眼安全激光测距機、光斑跟蹤器等一系列安裝選項。

　　





　　MTS吊艙系统采用雷神研制的局域图像處理技術(自動的图像優化技術)，融合輸出的图像信息量明顯優于單一波段的图像，另外，它可以最大限度地顯示图像信息，提高态勢感知和遠距離監視能力。吊艙內部的图像跟蹤器具有重心、區域和特征跟蹤模式。

　　

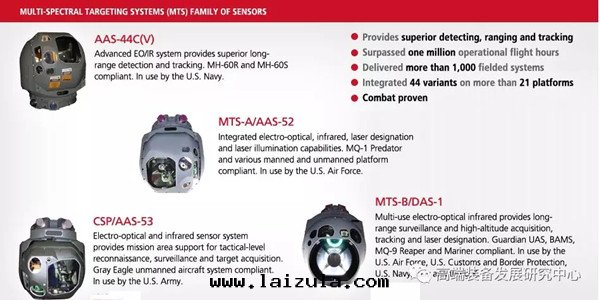

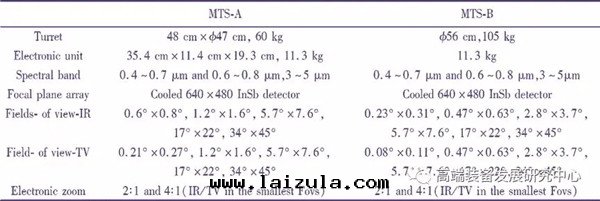

　　MTS吊艙參數

　　MTS吊艙系统采用了先進的數字架構，提供了遠距離監視、目标獲取、跟蹤、测距和激光指示功能，可用于AGM-114地獄火導彈、北約激光制導武器的制導。

　　

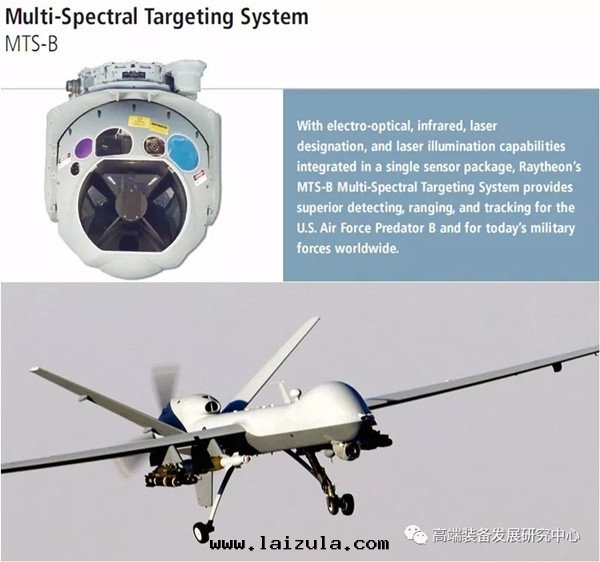

　　其中，MTS-B是公司研制的一種多用户、數字式、光電/紅外傳感探测、跟蹤設備，具備了紅外、光電、激光指示等能力，可以實現遠程空中監視、高空目标截獲、跟蹤、测距，主要用于偵察和瞄準。

　　目前主要裝備美國空军的“捕食者”B(Predator B)無人機和其它多種飛機，它具備遠程監視、目标捕獲、跟蹤和为“海爾法”空地導彈提供激光指示等多種功能。

　　MTS-B具有同时跟蹤多个彈道導彈目标的能力，且MTS-B中不同傳感器图像可融合産生組合图像，還具有無需人工图像優化的技術。MTS-B重104Kg，具備方位360°全視角能力，俯仰角度搜索範圍为+135°～-40°，且內部具備制冷功能，視軸穩定精度優于10μRad。

　　雷神公司为“捕食者”和“收割者”無人機提供了一系列多光谱傳感器。最新的是下一代雷神多光谱瞄準系统(MTS)AN / DAS-4。與其前身的多光谱瞄準系统AN / AAS-52，AAS-53，ASQ-228，DAS-1和DAS-2相比，DAS-4为精确坐标提供了更大的火控和目标定位精度技術，雷聲公司在2016年4月赢得了AN / DAS-4的9000万美元的第一批生産合同。

　　





　　迄今为止，公司已經向美國和國際武裝部隊交付了3000多枚MTS傳感器，並成功地将該系统的44个變種集成到20多个旋翼，無人機系统和固定翼平台上，其中包括MH-60黑鹰，C-130大力士，MQ-9C收割機，MQ-1捕食者和MQ-1C灰鹰。

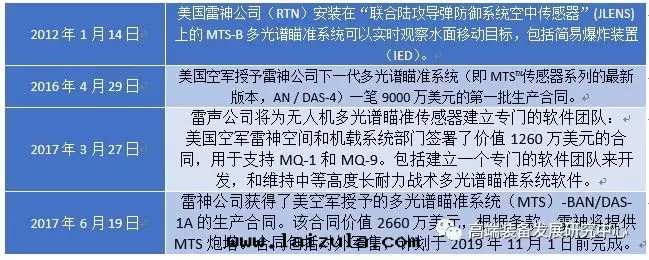

　　目前，雷神公司正在開发一種小型、輕型多頻谱瞄準系统(MTS)。該MTS是一个直徑12英寸(30.48厘米)、重量不足60磅(27.2千克)的轉塔，为出口型設計，将提供先進的光電和紅外敏感性能。該MTS傳感器利用目視和紅外光谱探测器，可提供高清晰度的全視頻數據;这種瞄準系统擁有與已生産的MTS系列産品相同的成像和瞄準能力，該MTS産品系列(包括MTS-A、MTS-B、MTS-C和MTS-D)，将成为美國军用成像和瞄準系统的首選傳感器。該系统計劃于2019年11月1日前完成。MTS的一些動态進展情況如下表。
